電動濾水器圖解

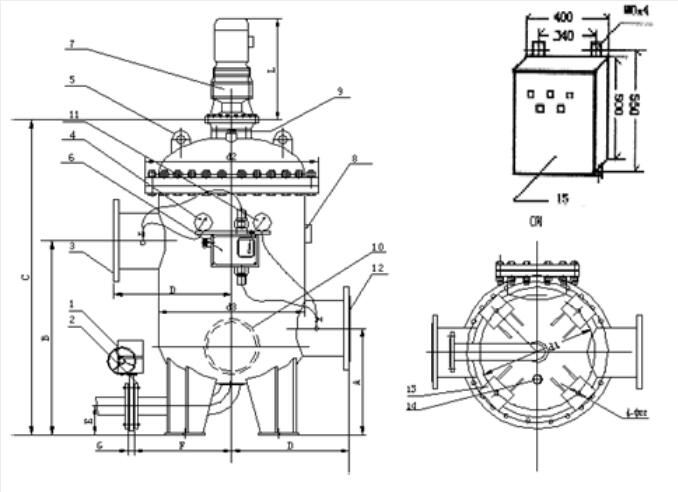

全自動濾水器（自動濾水器）、電動濾水器、全自動過濾器、工業濾水器、水電站濾水器等產品是使用范圍較廣的幾款產品，接下來我們詳細講解一下電動濾水器。如下圖所示，這是電動濾水器一型號的外型和安裝尺寸圖。
1-電動排污閥 2-排污管法蘭 3-出水口法蘭 4-出水口壓力表和管路 5-濾水器吊耳 6-差壓控制器 7-電動減速機 8-銘牌
9-排氣螺釘 10-濾水器檢修口 11-進水口壓力表和管路 12-進水口法蘭 13-濾水器安裝支座 14.排污孔 15-電氣控制箱
注：DN100 --DN500都適用上述外型，進出水口需改變。
當水源進入電動濾水器內，水中雜質通過內部濾芯，被截留在濾網上，而凈水從出水口流出進入到下行機組。當網芯上雜質積攢到一定數時，進出水口壓力表檢測出壓力超過設定值，此時電氣控制箱開始輸送信號進行排污。如此反復。電動濾水器改變了傳統過濾器的內部結構和控制方式，大大提高了性能，增強了操作的方便性。
